는 오일 드릴 파이프, 조인트 및 커플링 선반 기계 API 및 국제 표준을 준수하는 파이프 나사의 고정밀 가공을 위해 설계된 전문 CNC 솔루션입니다. 이 장비는 엄격한 요구 사항을 처리하도록 특별히 구성되었습니다. 대형 유전 관형 제품(OCTG) 처리 , 심정 시추 작업에 사용되는 드릴 파이프, 도구 조인트 및 커플링의 구조적 무결성과 누출 방지 연결을 보장합니다.
기술 설계 및 구조적 특성
는 machine features a 대구경 스핀들 설계 더블 척 시스템으로 장축 공작물을 안정적으로 클램핑할 수 있습니다. 베드는 넓은 고주파 경화 가이드웨이 구조를 갖춘 고급 주철로 제작되어 정적 및 동적 강성 고강도 합금강의 나사 가공 중에 강한 절삭력을 견뎌야 합니다. 통합 정밀 볼스크류 높은 토크의 서보 모터는 정확한 피치 제어를 보장합니다. 테이퍼 스레드 일관성 표면 마감 품질.
핵심 기술 역량
- API 스레드 프로파일링: API 5DP, API 5CT 및 특수 도구 조인트 프로파일을 포함한 프리미엄 연결을 위한 정밀한 스레딩을 실행하는 기능.

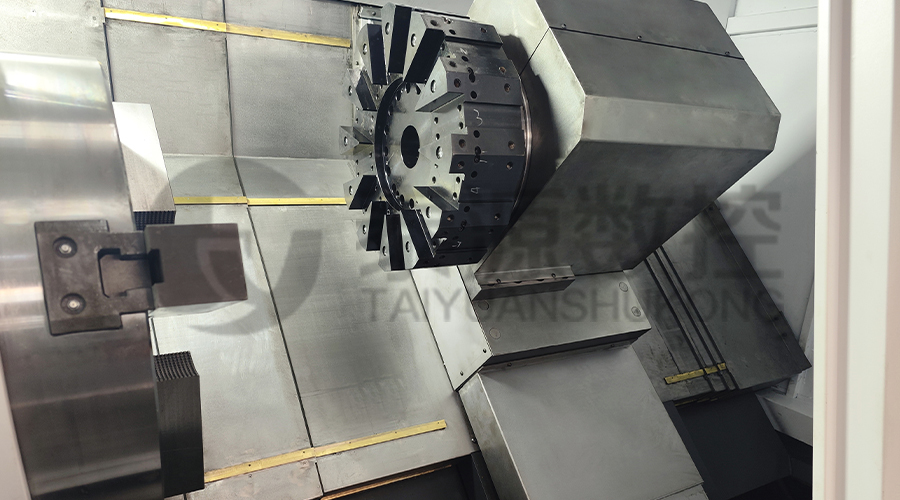

- 자동화된 도구 터렛: 선삭, 페이싱 및 나사 가공 사이클 사이에서 신속한 공구 교환을 촉진하는 고속 인덱싱 터렛이 장착되어 있습니다.
- 공작물 지지 시스템: 확장된 드릴 파이프 섹션을 가공하는 동안 축 정렬을 유지하고 진동을 방지하기 위한 견고한 유압 파이프 받침대와 롤러가 포함되어 있습니다.
- CNC 제어 정밀도: 고급 제어 시스템은 열팽창 및 공구 마모에 대한 실시간 보상을 제공하여 장기간 생산 기간 동안 엄격한 공차를 유지합니다.
기술 사양
| 매개변수 설명 | 단위 | 기술적 가치 |
| 최대. 침대 위로 스윙 | mm | Φ630 - Φ1000 |
| 스핀들 보어 직경 | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| 스핀들 속도 범위 | rpm | 10 - 600(가변) |
| 가공 파이프 직경 | 인치 | 2-3/8" - 10-3/4" |
| 터렛 위치 | PC | 4 / 6 / 8 수직 또는 수평 |
| X/Z 축 포지셔닝 정확도 | mm | 0.02 / 0.03 |
| 메인 모터 전원 | kW | 15 / 18.5 / 22 |
석유 장비 제조의 운영상의 이점
이를 구현 CNC 파이프 스레딩 선반 생산 라인에 도입하면 사이클 시간이 크게 단축됩니다. 드릴 파이프 도구 조인트 보수 그리고 새로운 커플링 제조. 기계의 아키텍처는 다음에 최적화되어 있습니다. 고정밀 드릴링 칼라 스레딩 내마모성 벨트 표면 처리. 활용함으로써 폐쇄 루프 피드백 시스템 , 선반은 모든 조인트가 석유 및 가스 산업의 엄격한 안전 요구 사항을 충족하도록 보장하여 다운홀 고장 위험을 최소화합니다.
자주 묻는 질문
Q1: 이 기계는 어떻게 장기간 연속 작동 시 API 표준 스레드의 정밀도를 보장합니까?
는 precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of 강소태원CNC공작기계유한회사 2003년 태흥시에 설립된 당사는 24,800㎡ 규모의 국가 석유 장비 제조 전용 시설을 운영하고 있습니다. 우리 선반은 긴 정밀 유지 시간 GBT 및 ISO 인증 품질 시스템으로 인해 실패 지점이 최소화됩니다. 프리미엄 변속기 부품을 사용하면 높은 구동력에도 불구하고 드릴 칼라 나사 가공 , 장비는 Shanghai Baosteel 및 다양한 글로벌 유전과 같은 국제 사용자가 요구하는 필요한 피치 정확도와 테이퍼 일관성을 유지합니다.
Q2: 이 선반은 표준 드릴 파이프 이외의 다양한 OCTG 부품을 처리할 수 있습니까?
예, 장비는 높은 특이성과 다양성을 위해 설계되었습니다. 강소태원CNC공작기계유한회사 다양한 특수 공구를 생산하며, 이 선반은 더 넓은 범위의 공구에 통합될 수 있습니다. 드릴 파이프 생산 라인 . 커플링, 드릴 칼라 외부 원 및 공구 조인트를 처리할 수 있습니다. 또한 당사의 제품 포트폴리오에는 특수 기계가 포함되어 있습니다. 스크류 펌프 로터 밀링 , 구부러진 쉘 터닝 및 맨드릴 스레딩. 유전, 지질학 및 광업 산업에서의 이러한 광범위한 적용 범위는 에너지 장비 제조의 "전문화, 개선 및 강화"에 중점을 둔 결과입니다.
Q3: 해외 구매자가 기대할 수 있는 기술 지원 및 신뢰성 수준은 어느 정도입니까?
당사의 제품은 "국가적으로 신뢰할 수 있는 품질"로 인정받고 있으며 현재 전 세계 주요 기업에서 활용되고 있습니다. 미국, 일본, 한국, 아제르바이잔 . 강소태원CNC공작기계유한회사 간단한 구조로 유지보수가 용이하고 생산효율이 높은 장비를 제공합니다. 양쯔강의 황금 수로 옆에 위치한 당사는 전략적 위치와 수십 년간의 제조 경험을 활용하여 강력한 기술 지원과 안정적인 배송을 제공합니다. 우리는 우리 기계가 글로벌 에너지 부문의 발전하는 기술 요구 사항을 충족할 수 있도록 글로벌 동료를 살펴보는 개념을 고수합니다.
