스레딩 작업 중 진동과 떨림을 방지하는 방법

진동과 떨림은 정밀 나사 가공 작업에서 가장 흔하고 파괴적인 문제를 나타내며 표면 조도 저하, 공구 수명 감소, 치수 부정확성을 유발합니다. 이 포괄적인 가이드는 귀하의 컴퓨터에서 이러한 문제를 제거하기 위한 검증된 전략을 제공합니다. CNC 파이프 스레딩 선반 , 업계 전문가가 사용하는 고급 문제 해결 기술과 기본 원칙을 결합합니다.

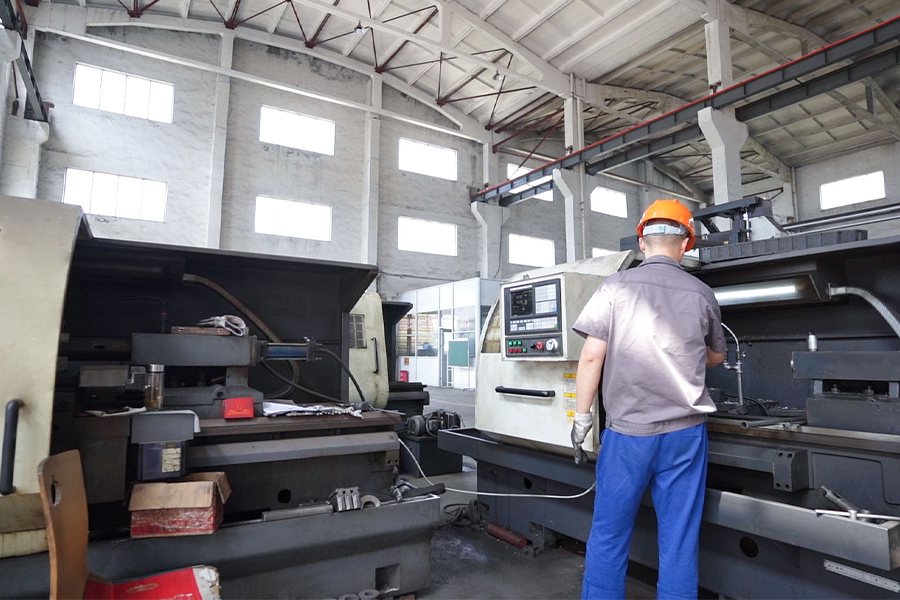

Φ1000mm 오일 파이프 가공 선반 기계

스레딩의 진동과 채터 이해

진동과 채터링은 종종 같은 의미로 사용되지만, 원인과 해결책이 다른 별개의 현상을 나타냅니다. 효과적인 시정 조치를 실행하려면 적절한 진단이 필수적입니다. 파이프 스레딩 작업 .

• 강제 진동: 불균형 구성 요소, 모터 진동 또는 변속기 문제와 같은 외부 소스로 인해 발생
• 신나는 잡담: 재생 효과 및 시스템 역학을 통해 절단 과정 자체에 의해 생성됩니다.
• 공작물 공명: 절단 주파수가 공작물 시스템의 고유 주파수와 일치할 때 발생합니다.
• 공구 홀더 진동: 공구 고정 시스템의 강성이 부족하여 발생

기계 기초 및 설치 고려 사항

안정적인 기계 기반은 진동 문제에 대한 첫 번째 방어선을 형성합니다. 채팅 문제가 많음 CNC 스레딩 선반 부적절한 설치 또는 레벨링으로 인해 발생할 수 있습니다.

적절한 기계 레벨링 및 고정

약간의 잘못된 수평 조정도 기계 구조에 내부 응력을 발생시켜 절단 작업 중에 진동을 증폭시킵니다. 진동 없는 성능을 위해서는 올바른 설치가 중요합니다.

• 초기 레벨링을 위해 0.02mm/m 정확도의 정밀 레벨을 사용하십시오.
• 24시간 후 레벨링 확인, 작동 1주일 후 다시 확인
• 보정된 토크 렌치를 사용하여 앵커 볼트에 적절한 토크가 가해졌는지 확인하세요.
• 바닥 진동이 있는 곳에 방진 패드를 설치하세요.
• 기계 발의 다이얼 표시기를 사용하여 부드러운 발 상태를 확인하십시오.

다양한 기계 크기에 대한 기본 요구 사항

기계 기초의 질량과 구성은 진동 감쇠 기능에 큰 영향을 미칩니다. 이러한 사양은 예방에 도움이 됩니다. 파이프 스레딩의 진동 다양한 기계 구성에 걸쳐

공작물 지지 및 척킹 기술

부적절한 공작물 지지는 긴 파이프 스레딩 작업에서 채터링의 가장 빈번한 원인을 나타냅니다. 목표를 달성하려면 적절한 지원 전략을 구현하는 것이 필수적입니다. 잡담 없는 스레딩 결과.

안정형 구성 및 배치

적절하게 배치된 고정 받침대는 길고 가는 작업물에서 떨림을 유발하는 편향력을 상쇄합니다. 전략적 배치로 댐핑 효과를 극대화합니다.

• 첫 번째 안정 받침대를 척 표면에서 약 2-3 직경만큼 배치합니다.
• 파이프 직경의 6~8배 간격으로 추가 안정 받침대 공간 확보
• 추가 편향을 생성하지 않고 지지할 수 있도록 안정된 정지 압력을 조정합니다.
• 표면 긁힘을 방지하기 위해 고속 작업에는 회전 안정 받침대를 사용하십시오.
• 테스트 표시기를 사용하여 기계 축과 안정 받침대 정렬을 확인합니다.

다양한 파이프 재질에 대한 척 조 선택

척 조 구성은 공작물 안정성과 진동 전달에 직접적인 영향을 미칩니다. 특정 재료에 적합한 조 유형을 선택하면 스레딩 진동 솔루션 근본적인 보유 단계에서 위태로워지는 것을 방지합니다.

툴링 선택 및 형상 최적화

툴링은 진동이 시작되고 증폭되는 접점을 나타냅니다. 공구 홀더 및 인서트를 전략적으로 선택하면 성능이 크게 향상될 수 있습니다. 스레딩 기계 안정성 그리고 잡담 저항.

공구 홀더 강성 고려 사항

공구 홀더 선택은 질량, 오버행 및 인터페이스 강성을 통해 진동 성능에 큰 영향을 미칩니다. 이러한 요인들이 집합적으로 시스템의 고유 진동수를 결정합니다.

• 강성을 극대화하려면 가능한 가장 짧은 오버행을 선택하십시오.
• 단면적 치수가 최대인 견고한 공구 홀더를 선택하세요.
• 탁월한 감쇠 특성을 위해 유압식 또는 열박음 홀더를 사용하세요.
• 공구 홀더 TIR(Total Indicator Runout)이 인서트 포켓에서 0.01mm 이내인지 확인하세요.
• 더 나은 칩 제어 및 열 안정성을 위해 공구 관통 절삭유를 구현합니다.

진동 감쇠를 위한 형상 삽입

최신 스레딩 인서트는 가변 피치 설계와 특수 모서리 준비를 통해 떨림을 방지하도록 설계된 특정 기하학적 기능을 통합합니다. 이러한 기능을 이해하면 최적의 선택에 도움이 됩니다. CNC 선반 스레딩 도구 진동이 발생하기 쉬운 애플리케이션용.

• 조화로운 진동 패턴을 깨기 위해 가변 피치 인서트를 선택하십시오.
• 절삭력과 진동을 줄이려면 포지티브 경사형 형상을 선택하세요.
• 낮은 안정성 임계값에서 향상된 표면 마감을 위해 와이퍼 플랫을 활용합니다.
• 견고한 재료의 특성을 완화하려면 AlTiN과 같은 특수 코팅을 고려하십시오.
• 칩 흐름을 최적화하고 절삭 압력을 줄이는 칩브레이커 형상 구현

절단 매개변수 최적화 전략

완벽한 설정 및 툴링이 있더라도 부적절한 절삭 매개변수는 파괴적인 진동을 생성할 수 있습니다. 이러한 입증된 전략은 안정적인 절단 창을 식별하는 데 도움이 됩니다. 진동 없는 파이프 가공 다양한 소재에 걸쳐.

속도 및 피드 선택 지침

절삭 속도, 이송 속도 및 절삭 깊이 간의 관계는 진동을 촉진하거나 억제하는 복잡한 동적 상호 작용을 생성합니다. 이러한 관계를 마스터하는 것이 안정적인 스레딩의 핵심입니다.

• 샘플 재료에 대한 속도 램핑 테스트를 수행하여 안정적인 속도 범위를 식별합니다.
• 대부분의 나사 가공 작업에서 회전당 이송 속도를 0.1-0.3mm로 유지합니다.
• 절삭력을 보다 균등하게 분배하기 위해 리드 각도 조정을 구현합니다.
• 어려운 소재의 경우 절단 깊이를 줄이면서 다중 패스 스레딩 전략을 사용합니다.
• 갑작스러운 힘 변화를 방지하기 위한 가속 및 감속 램프 프로그래밍

안정성 로브와 실제 적용

현대 가공 이론은 진동 사이클의 위상 관계로 인해 절단이 자연스럽게 안정되는 특정 스핀들 속도 범위를 식별합니다. 안정성 로브 원리를 적용하면 극적으로 향상될 수 있습니다. 스레딩 프로세스 최적화 생산 환경에서.

고급 진동 감쇠 기술

특히 까다로운 응용 분야의 경우 특수 감쇠 기술을 사용하면 기존 방법이 한계에 도달하는 진동을 억제할 수 있습니다. 이러한 고급 솔루션은 최첨단 기술을 대표합니다. CNC 파이프 스레딩 선반 기술.

능동 및 수동 댐핑 시스템

최신 댐핑 시스템은 다양한 물리적 원리를 사용하여 실시간으로 진동을 감지하고 이에 대응합니다. 작동 방식을 이해하면 특정 진동 문제에 적합한 기술을 선택하는 데 도움이 됩니다.

• 패시브 댐퍼는 튜닝된 질량 시스템을 사용하여 특정 주파수에서 진동 에너지를 흡수합니다.
• 능동형 시스템은 센서와 액추에이터를 사용하여 반진동력을 생성합니다.
• 자기 베어링 기술은 지원 시스템의 기계적 접촉을 제거합니다.
• 적응형 제어 시스템은 진동 신호에 따라 절단 매개변수를 수정합니다.
• 레이저 측정 시스템은 폐쇄 루프 제어를 위한 실시간 피드백을 제공합니다.

진동 방지를 위한 유지 관리 프로토콜

정기적인 유지 관리는 진동 문제를 일으키는 점진적인 성능 저하를 방지합니다. 이러한 특정 절차는 안정성을 유지하는 데 가장 중요한 시스템을 대상으로 합니다. 파이프 스레딩 작업 장기적으로.

진동중심 유지보수 일정

이 전문적인 유지 관리 일정은 특히 정밀 스레딩 작업에서 진동 문제를 방지하고 표준 기계 유지 관리 프로토콜을 보완하는 데 중점을 둡니다.

• 매일: 툴링 및 공작물 고정 시스템의 패스너가 느슨한지 확인하십시오.
• 주간: 벨트 장력을 확인하고 진동을 나타내는 마모 패턴을 찾습니다.
• 월간 : 진동분석장비를 이용하여 베어링 상태 점검
• 분기별: 볼 스크류 예압 확인 및 궤도 정렬 점검 수행
• 매년: 종합적인 동적 해석 및 고유 진동수 매핑 수행

FAQ

CNC 파이프 스레딩에서 채터링이 발생하는 가장 일반적인 원인은 무엇입니까?

잡담의 가장 흔한 원인 CNC 파이프 스레딩 선반 특히 긴 파이프에 나사산을 가공할 때 작업물 지지력이 충분하지 않습니다. 절삭 공구가 작업물에 맞물리면 편향력이 발생하여 파이프가 절단부에서 약간 구부러지게 됩니다. 이러한 편향은 자려 진동 주기를 시작하는 가변 절삭 깊이를 생성합니다. 안정적인 휴식, 올바른 척킹 압력 및 최적의 절단 매개변수를 적절하게 구현하면 이러한 근본적인 과제를 종합적으로 해결할 수 있습니다. 다음과 같은 경험이 풍부한 제조업체의 기계 강소태원CNC공작기계유한회사 종종 이러한 일반적인 채터 소스를 완화하기 위해 특별히 설계된 향상된 견고성을 통합합니다.

공구 오버행은 나사 가공 진동에 어떤 영향을 줍니까?

공구 오버행은 절단 시스템의 고유 진동수를 줄여 진동에 큰 영향을 미칩니다. 오버행이 두 배로 늘어날 때마다 강성은 약 8배씩 감소하므로 낮은 절삭 부하에서 시스템이 떨림에 더 취약해집니다. 최적의 스레딩 진동 솔루션 , 공작물과 척을 제거하는 가능한 가장 짧은 공구 오버행을 유지하십시오. 일반적으로 오버행은 황삭 작업의 경우 공구 홀더 높이의 4배, 정삭 작업의 경우 3배를 초과해서는 안 됩니다. 최소한의 구성요소 인터페이스를 갖춘 모듈식 툴링 시스템을 사용하면 까다로운 작업에서도 안정성이 더욱 향상됩니다. 파이프 스레딩 작업 .

절삭유가 나사산 가공 중 진동을 줄이는 데 도움이 됩니까?

전적으로. 절삭유는 다양한 메커니즘을 통해 진동 감소에 기여합니다. 절삭유를 적절하게 사용하면 절삭 온도가 낮아져 작업 중 절삭 형상을 변경할 수 있는 열팽창이 줄어듭니다. 고압 공구 관통 절삭유는 칩을 효과적으로 절단하여 길고 끈끈한 칩이 가공물 주위를 감싸고 불균형한 힘이 발생하는 것을 방지합니다. 또한 일부 고급 절삭유에는 공구-가공물 인터페이스의 윤활을 개선하여 절삭력을 줄이는 극압 첨가제가 포함되어 있습니다. 최선을 위해 진동 없는 파이프 가공 결과적으로 절삭유가 절삭 영역을 완전히 관통할 만큼 충분한 압력과 용량으로 절삭날을 정확하게 향하게 됩니다.

특히 진동 문제를 방지하는 유지보수 점검은 무엇입니까?

몇몇 특정 유지보수 절차는 진동 성능에 직접적인 영향을 미칩니다. CNC 스레딩 선반 . 다이얼 표시기를 사용하여 스핀들 베어링 예압을 정기적으로 점검하여 진행 중인 유격을 감지하십시오. 방향 변경 중 위치 일관성을 측정하여 볼 스크류 예압을 확인합니다. 정렬 문제를 나타내는 마모 패턴이 있는지 웨이 표면을 검사합니다. 공구 터릿 및 심압대 어셈블리에 느슨한 패스너가 있는지 확인하십시오. 벨트가 미끄러지면 불규칙한 움직임이 발생하여 진동이 발생하므로 구동 벨트 장력과 상태를 모니터링합니다. 다음과 같은 유명 제조업체의 고품질 기계 강소태원CNC공작기계유한회사 일반적으로 이러한 중요한 진동 방지 점검을 용이하게 하도록 특별히 설계된 향상된 유지 관리 접근성을 갖추고 있습니다.

기계 또는 절단 공정에서 진동이 발생하는지 어떻게 식별합니까?

기계에서 발생하는 진동과 공정으로 인해 발생하는 진동을 구별하려면 체계적인 문제 해결이 필요합니다. 절단하지 않고 작동 속도로 기계를 가동하십시오. 진동이 지속되면 불균형한 회전 구성 요소, 베어링 문제 또는 드라이브 시스템 문제와 같은 원인으로 인해 기계와 관련된 것일 가능성이 높습니다. 절단 중에만 진동이 발생한다면 이는 공정으로 인한 떨림입니다. 기계 진동의 경우 주파수 분석을 통해 원인을 식별할 수 있습니다. 스핀들 주파수 진동은 불균형을 나타내고 기어 메시 주파수는 변속기 문제를 나타냅니다. 프로세스 채터는 일반적으로 절단 매개변수에 따라 변경되는 가변 주파수를 보여줍니다. 현대 CNC 파이프 스레딩 선반 시스템에는 이러한 진단 프로세스를 지원하기 위한 진동 분석 기능이 내장되어 있는 경우가 많습니다.
